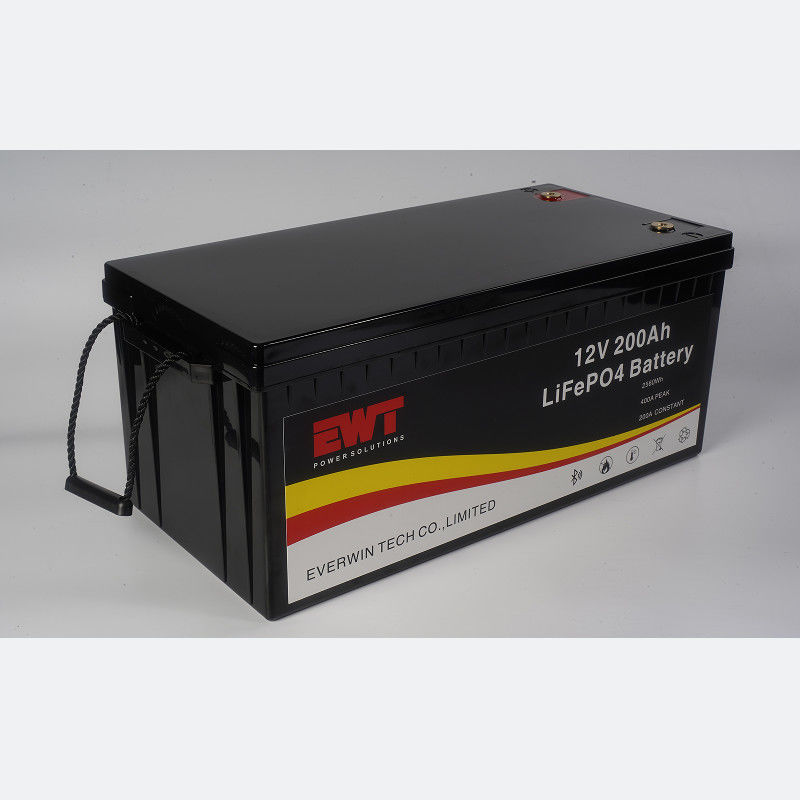

12В 200Ач 26650 32700 Литий-железофосфатная батарея Энергохранилище Батарея

12В 200Ач 26650 32700 Литий железофосфатный аккумулятор для хранения энергии

Конструкция схемы зарядки литий-ионных батарей

Согласно конструктивным характеристикам литий-ионных батарей, максимальное напряжение окончания зарядки должно составлять 4,2 В, которое не может быть перезаряжено,В противном случае аккумулятор будет уничтожен из-за слишком большого количества ионов лития на положительном электроде.У него высокие требования к зарядке и разрядке, и он может быть заряжен специальным зарядом постоянного тока и постоянного напряжения.он переводится на постоянное напряжение зарядки, и зарядка должна быть остановлена, когда постоянное напряжение зарядного тока падает до менее 100mA.его ток зарядки может регулироваться в диапазоне 135 ~ 2025 мА)Обычный ток зарядки может быть выбран примерно в 0,5 раза больше емкости батареи, а время зарядки составляет около 2 ~ 3 часов.

Из-за внутренней структуры литий-ионной батареи, литий-ионы не могут перемещаться на положительный электрод во время разряда,и часть ионов лития должна удерживаться на отрицательном электроде, чтобы гарантировать, что ионы лития могут быть плавно встроены в канал во время следующего заряда.В противном случае срок службы батареи сокращается соответственно.минимальное напряжение в конце разряда должно быть строго ограничено, то есть литий-ионный аккумулятор не может быть перезаряжен.Продолжительность времени разряда батареи зависит от емкости батареи и размера тока разряда.

Принцип схемы зарядки литий-ионных батарей

Принцип: заряжать батарею на постоянном напряжении, чтобы гарантировать, что она не будет перезаряжена. Входное напряжение постоянного тока на 3 вольта выше напряжения заряженной батареи.W1 и TL431 образуют точно регулируемую схему регулировщика напряжения, Q2, W2 и R2 образуют регулируемую цепь постоянного тока, а Q3, R3, R4, R5 и LED являются схемами индикации зарядки.тока зарядки будет постепенно уменьшаться, и падение напряжения на R4 уменьшится, когда аккумулятор будет полностью заряжен, так что Q3 будет отключен, и светодиод будет выключен, чтобы гарантировать, что аккумулятор может быть достаточно,Пожалуйста, продолжайте заряжать в течение 12 часов после выключения индикатораПри использовании, пожалуйста, устанавливайте подходящий радиатор для Q2 и Q3.
